LK-NY55T მაღალი სიმძლავრის DWDM გადამცემი
- 100 მეგავატამდე მაღალი სიმძლავრის გამომუშავება
- დაბალი ფარდობითი ინტენსივობის ხმაური (RIN)
- მაღალი ინტეგრაციის მქონე მოდულის შეფუთვა
- მაღალი საიმედოობა
- ITU-ს ტალღის სიგრძე (არჩევითი)
პროდუქტის აღწერა
LK-NY55T გადამცემი ძირითადად აგებულია მაღალი სიმძლავრის განაწილებული უკუკავშირის (DFB) ლაზერით, რომელსაც ავსებს ავტომატური ოპტიკური სიმძლავრის მართვის სქემა, ავტომატური ტემპერატურის მართვის სქემა, ძაბვის სტაბილიზაციის გარდაქმნის სქემა, მონიტორინგისა და ინდიკაციის სქემა. მოწყობილობა შექმნილია ITU არხის ტალღის სიგრძის ცხრილის დასაფარად მკვრივი ტალღის სიგრძის გაყოფის მულტიპლექსირების (DWDM) აპლიკაციებისთვის, რაც უზრუნველყოფს ფართო სპექტრის თავსებადობას.
მას შეუძლია მიაღწიოს მაქსიმალურ გამომავალ სიმძლავრეს 100 მვტ-მდე, დაბალი ფარდობითი ინტენსივობის ხმაურის შენარჩუნებით. მოდული ასევე ავლენს შესანიშნავ სტაბილურობას გამომავალი ტალღის სიგრძეში, რაც კრიტიკული პარამეტრია საიმედო ოპტიკური კომუნიკაციისთვის. გადამცემი მუშაობს ერთ დადებით კვების წყაროზე და სტაბილური რჩება +7 ვოლტიდან +36 ვოლტამდე ძაბვის დიაპაზონში. გარდა ამისა, LK-NY55T გადამცემი აღჭურვილია ინდიკაციის ფუნქციით, რომელიც სიგნალს აძლევს როგორც კვების წყაროს, ასევე ოპტიკური გამომავალი სიმძლავრის ნორმალურ მუშაობაზე.
ტექნიკური მახასიათებლები
აბსოლუტური მაქსიმალური რეიტინგი
| პარამეტრი | Icon | მინ. | ტიპები. | მაქს. | ერთეულის |
| განთავსების ტემპერატურის | TSTG | -40 | + 25 | + 85 | ℃ |
| მუშაობის ტემპერატურა | TC | -20 | + 25 | + 70 | ℃ |
| ვოლტაჟი | Vin | +7 | + 12 | + 36 | V |
ოპტიკური და ელექტრული სპეციფიკაცია (TC = 22±3℃)
| პარამეტრი | Icon | მდგომარეობა | მინ. | ტიპები. | მაქს. | ერთეულის |
| ტალღის სიგრძე | λ | - | - | C Band | - | nm |
| სინათლის გამომავალი სიმძლავრე | P | - | 40 | - | 100 | mW |
| შედარებითი ინტენსივობის ხმაური | რაინი | - | - | -163 | -160 | დბც/ჰც |
| გვერდითი რეჟიმის ჩახშობის კოეფიციენტი | SMSR | - | 30 | - | - | dB |
| ტალღის სიგრძის დრიფტი TC დიაპაზონში | ∆λTOP | T = TOP | - | - | 50 | pm |
კვების წყარო (TC = 22±3℃)
| პარამეტრი | მინ. | ტიპები. | მაქს. | ერთეულის |
| ვოლტაჟი | +7 | + 12 | + 36 | V |
| აქტუალური(1) | 0.3 | 0.6 | 1 | A |
(1) ტესტის პირობა: Vin=+12V.
● ტიპიური სპექტროგრამა

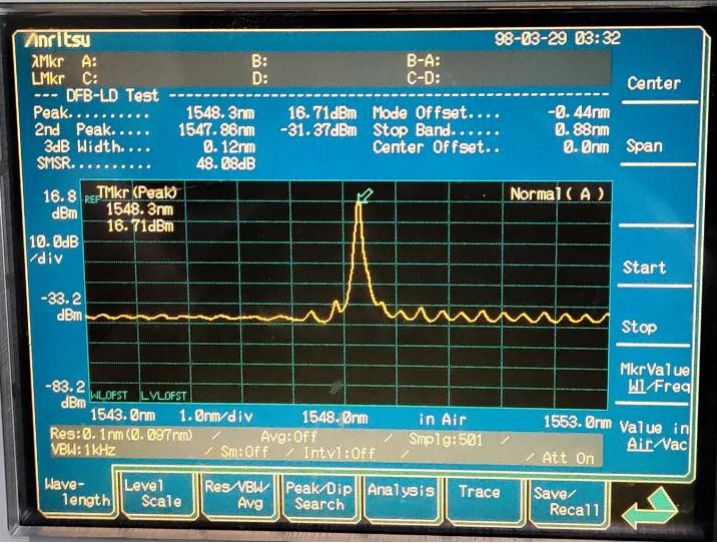

სურათი 1 LK-NY55T გადამცემის ტიპიური სპექტროგრამა
● განზომილების ერთეული: მმ[ინჩი]

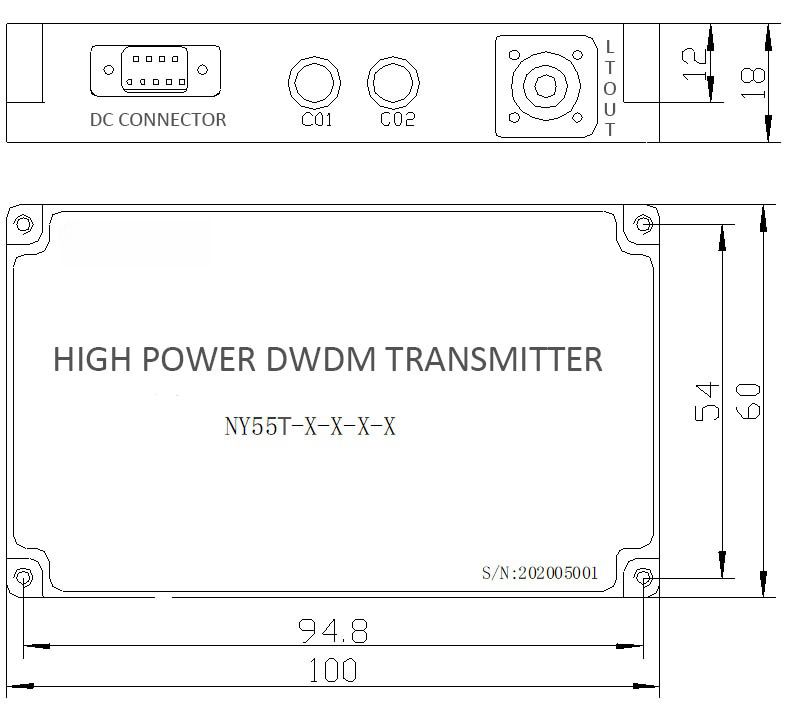

სურათი 2 LK-NY55T გადამცემის ზომები
RF კონექტორი: SMA
კვების კონექტორი: J30J-9-ZKP
● კვების წყაროს პინი
| პარამეტრი | აღწერა | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| ვოლტაჟი | Vin | NC | GND | NC | |||||
● შეკვეთის ინფორმაცია
ფურცელი 1:
| კოდი | ოპტიკური სიმძლავრე |
| 040 | 40mW |
| 050 | 50mW |
| 063 | 63mW |
| 100 | 100mW |
ფურცელი 2:
| კოდი | ტალღის სიგრძე |
| 1 | 1550nm |
| 2 | მორგებული (ITU) |
ფურცელი 3:
| კოდი | ბოჭკოვანი ტიპი |
| PM1 | პანდას ბოჭკო |
| PM2 | ელიფსური ბოჭკო |
ფურცელი 4:
| კოდი | ოპტიკური კონექტორი |
| CM | მორგებულია |
| A | FC / APC |
პროგრამები
ოპტიკურ-ბოჭკოვანი კომუნიკაცია
ბოჭკოვანი ოპტიკური სენსორები
DWDM სისტემა
კოსმოსური ოპტიკური კომუნიკაცია
