LK-AMPD-S მაღალი სიჩქარით გაძლიერებული მიკროტალღური InGaAs ფოტოდეტექტორი
- მაღალი სიჩქარე, ფართო გამტარობა
- ჩართული Bias-T
- O/E ჰიბრიდული ინტეგრირებული
- მაღალი მოგება, დაბალი ხმაური, ფართოზოლოვანი
- ჰერმეტულად დალუქული, SMA კონექტორი
- დაბალი მუქი დენი, მაღალი სიგნალი-ხმაურის თანაფარდობა.
- მცირე ფორმის ფაქტორი.
პროდუქტის აღწერა
LK-AMPD-S არის InGaAs ფოტოდიოდისა და დაბალი ხმაურის გამაძლიერებლის ჰიბრიდი, რომელიც შექმნილია 1000-დან 1650 ნმ-მდე ფართო ოპტიკური რეაგირებისთვის და გთავაზობთ 15 დბ რადიოსიხშირული გაძლიერების შესაძლებლობას. ის უზრუნველყოფს მაღალსიჩქარიან მუშაობას 12 გჰც და 18 გჰც გამტარობით და იკვებება +5 ვოლტიანი კვების წყაროდან.
ეს მოდული თავსებადია სტანდარტულ ერთრეჟიმიან 9/125μm ბოჭკოვან კაბელთან და აქვს SMA კონექტორი 50 ომიანი შესაბამისი წინაღობით.
LK-AMPD-S ჰერმეტულად არის დალუქული გარემოს დაცვის მიზნით და აქვს მსუბუქი დიზაინი, 23 გრამზე ნაკლები მასით. ის შეესაბამება საშიში ნივთიერებების შეზღუდვის დირექტივას (RoHS) 2.0, რაც უზრუნველყოფს გარემოსდაცვით მდგრადობას და მკაცრი უსაფრთხოების სტანდარტების დაცვას.
ტექნიკური მახასიათებლები
| ტიპიური და აბსოლუტური მაქსიმალური რეიტინგი | ||||
|---|---|---|---|---|
| პარამეტრი | სიმ | Typ | რეიტინგი | ერთეულის |
| შენახვის ტემპერატურის დიაპაზონი | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| ოპერაციული კორპუსის ტემპერატურის დიაპაზონი | TC | 25 | -40 ~ +85 | ℃ |
| მიკერძოებული ძაბვა | VR | +5 | +5 ~ +9 | V |
| ოპტიკური შეყვანის სიმძლავრე | Pin | 0 | + 10 | dBm |
| დამწვრობის ოპტიკური სიმძლავრე | PB | - | + 13 | dBm |
| ტყვიის შედუღების ტემპერატურა | Tp | 280 (10 წმ) | 330 (10 წმ) | ℃ |
| ელექტრო / ოპტიკური მახასიათებლები (ტC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| პარამეტრი | სიმ | ტესტის მდგომარეობა | პარამეტრის მნიშვნელობები | ერთეულის | ||
| ტალღის სიგრძის დიაპაზონი | λ | - | 1000-1650 | nm | ||
| სიხშირის დიაპაზონი | - | - | X - ბენდი | Ku - Band | - | |
| სიგნალის მცირე გამტარობა | f-3dB | TC = 22 ± 3℃ | 0. 3 ~ 12 | 0. 8 ~ 19.5 | GHz | |
| პასუხისმგებლობა | Re | VR =+5V, Pin = 10 მვტ | λ = 1310 ნმ | 0.8 ფუნტი | 0.85 ფუნტი | A / W |
| λ = 1550 ნმ | 0.85 ფუნტი | 0.8 ფუნტი | ||||
| ამპლიტუდის სიბრტყე | A | TC =-45 + 85 ℃ | ≤ ± 2 | dB | ||
| სატურაციის ოპტიკური სიმძლავრე | Ps | VR =+ 5 ვ, λ = 1550 ნმ AC მოდულირებული |
10 | dBm | ||
| RF სიგნალის გაძლიერება (ტიპიური) | G | - | 15 ± 1 | dB | ||
| გაჯერება RF გამომავალი სიმძლავრე | Pგარეთ | - | +3 | dBm | ||
| გამომავალი VSWR | VSWR | - | 2 ფუნტი სტერლინგი | - | ||
| გამოყვანის წინაღობა | RL | - | 50 | Ω | ||
● ტიპიური რეაგირების მრუდები

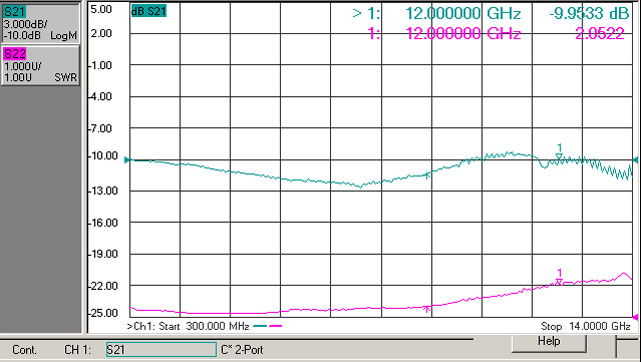

(სურ. 1 X - ზოლიანი ფოტოდეტექტორის სიხშირული რეაქცია)

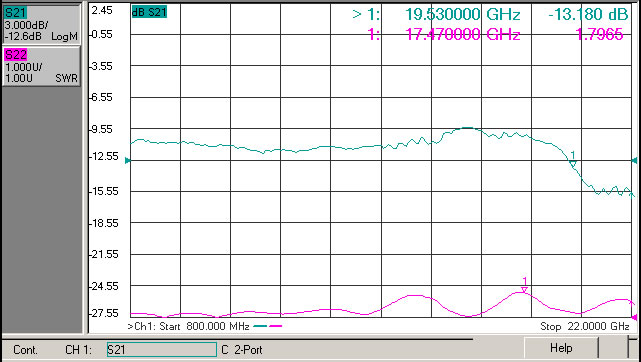

(ნახ. 2 Ku - ზოლის ფოტოდეტექტორის სიხშირის პასუხი)

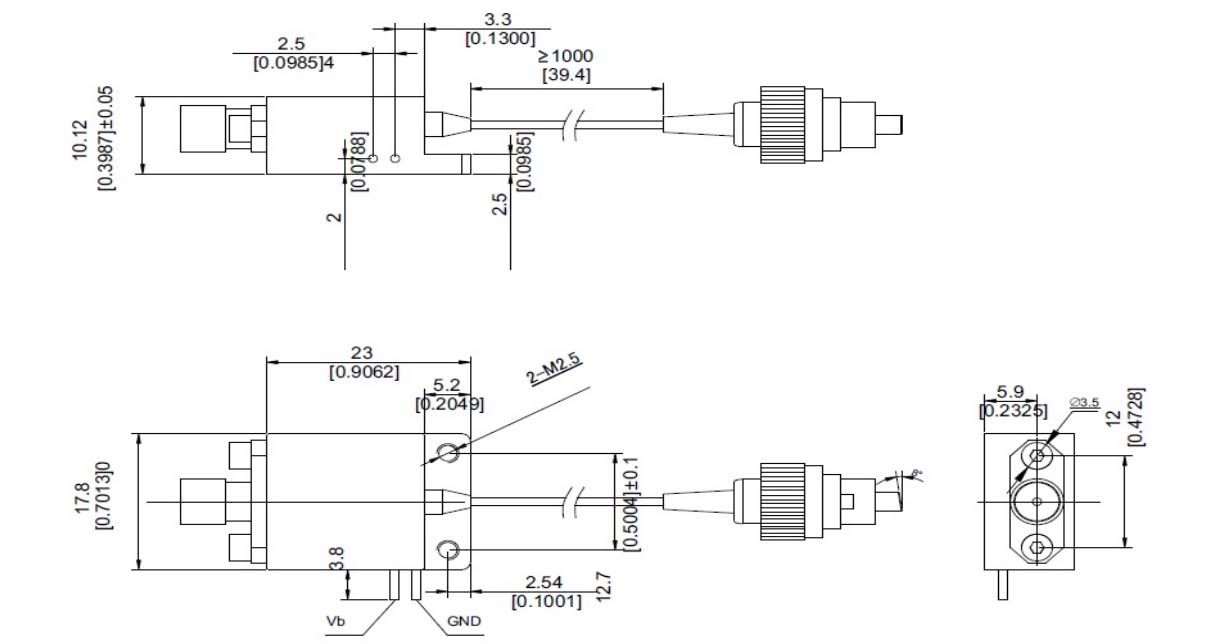

●ზომები და ქინძისთავები (ერთეული: მმ[ინჩი])
RF კონექტორი: SMA
●შეკვეთის ინფორმაცია
ფურცელი 1:
| კოდი | RF სიგნალის მომატება | შენიშვნა |
| S | 15 დბ | ტიპიური და ცენტრალური სიხშირე |
ფურცელი 2:
| კოდი | ანალოგური გამტარობა |
| X | 0. 3 ~ 12 გჰც |
| Ku | 0 ~ 8 გჰც |
ფურცელი 3:
| კოდი | კონექტორის ტიპი | შენიშვნა |
| N | არ არის კონექტორი | ერთრეჟიმიანი 9 / 125 მკმ ბოჭკოვანი პიგტეილი |
| A | FC / APC | |
| P | FC / PC |
● სიფრთხილის ზომები
ბოჭკოს დახრის რადიუსი არანაკლებ 20 მმ ბოჭკოს დაზიანების თავიდან აცილების მიზნით.
დარწმუნდით, რომ ბოჭკოვანი დაწყვილების გვერდი სუფთაა, სანამ მას ოპტიკურ წრეში დააკავშირებთ.
შესაბამისი ESD დაცვა საჭიროა შენახვის, ტრანსპორტირებისა და გამოყენებისას.
ყველა ჩვენი სტანდარტული ფოტოდეტექტორი შეიძლება მორგებული იყოს მოდულებად!
პროგრამები
რადარის ინფორმაციის დამუშავება
ელექტრონული ომი
ანტენის გაზომვა
ოპტიკურ-ბოჭკოვანი კომუნიკაციები
უსაფრთხოება და ზედამხედველობა
