LK-NY30E Ka-Band ოპტიკური გადამცემი

  • ულტრაფართოზოლოვანი (35 გჰც-ზე უკეთესი)
  • DWDM
  • მაღალი დინამიური დიაპაზონი
  • მაღალი გამომავალი სიმძლავრე
  • დაბალი ფარდობითი ინტენსივობის ხმაური (RIN)
  • ხელმისაწვდომია მრავალი სამუშაო რეჟიმი
  • ოპერაციული ტემპერატურა: (-40℃~70℃)
INQUIRY

+ 86 29 88244373

პროდუქტის აღწერა

LK-NY30E სერიის Ka-Band ოპტიკური გადამცემი ძირითადად შედგება რამდენიმე ძირითადი კომპონენტისგან, მათ შორის მაღალი სიმძლავრის ლაზერული სინათლის წყაროსგან, ულტრაფართოზოლოვანი LiNbO3 ინტენსივობის მოდულატორისგან, ძაბვის სტაბილიზაციის გარდაქმნის წრედისგან, მართვის წრედისგან, მონიტორინგისა და ინდიკაციის წრედისგან.

ეს გადამცემი მოდულირებული ოპტიკური სიგნალის გამოსასვლელად მუშაობს ITU-ს სტანდარტის მკვრივი ტალღის სიგრძის გაყოფის მულტიპლექსირების (DWDM) სპექტრში. მას აქვს 35 გჰც-ზე მეტი მოდულაციის გამტარობა და შეუძლია წარმოქმნას 10 მვტ-მდე გამომავალი ოპტიკური სიმძლავრე, სტაბილური გამომავალი სინათლის ტალღის სიგრძით.

LK-NY30E სერია მუშაობს ერთი დადებითი კვების წყაროს ძაბვაზე, ინარჩუნებს სტაბილურ მუშაობას +12V-დან +36V-მდე ძაბვის დიაპაზონში. გარდა ამისა, გადამცემი აღჭურვილია ინტეგრირებული ინდიკაციის ფუნქციით, რომელიც უზრუნველყოფს რეალურ დროში უკუკავშირს კვების წყაროს სტატუსისა და ოპტიკური სიმძლავრის გამომავალი სიგნალის შესახებ, რაც უზრუნველყოფს საიმედო მუშაობას და მონიტორინგის მარტივობას.

ტექნიკური მახასიათებლები

აბსოლუტური მაქსიმალური რეიტინგი

პარამეტრი       Icon მინ. ტიპები. მაქს. ერთეულის
განთავსების ტემპერატურის TSTG -55 + 25 + 85 ℃
მუშაობის ტემპერატურა TC -40 + 25 + 70 ℃
RF შეყვანის სიმძლავრე1 Pin - + 15 + 25 dBm
ვოლტაჟი Vin + 12 + 12 + 36 V

(1) უწყვეტი ტალღის (CW) მუშაობის რეჟიმი.

ოპტიკური და ელექტრული სპეციფიკაცია (TC = 22±3℃)

პარამეტრი       Icon მინ. ტიპები. მაქს. ერთეულის შენიშვნა
ტალღის სიგრძე λ 1527.99 - 1563.05 nm ITU სტანდარტი
სიხშირე (3 დბ) f3dB 2 - 35 GHz -
სინათლის გამომავალი სიმძლავრე P 10 - - mW -
შედარებითი ინტენსივობის ხმაური რაინი - - -155 დბც/ჰც -
დაბრუნების დანაკარგი (VSWR) VSWR - - 2.5 - -
შეყვანა 1 dB შეკუმშვა - + 17 - - dBm -

კვების წყარო (TC = 22±3℃)

პარამეტრი  მინ. ტიპები. მაქს. ერთეულის
ვოლტაჟი + 12 + 12 + 36 V
აქტუალური(2) 0.4 0.7 1.2
 A

(2) ტესტის პირობა: Vin=+12V.


● ტიპიური რეაგირების მრუდი

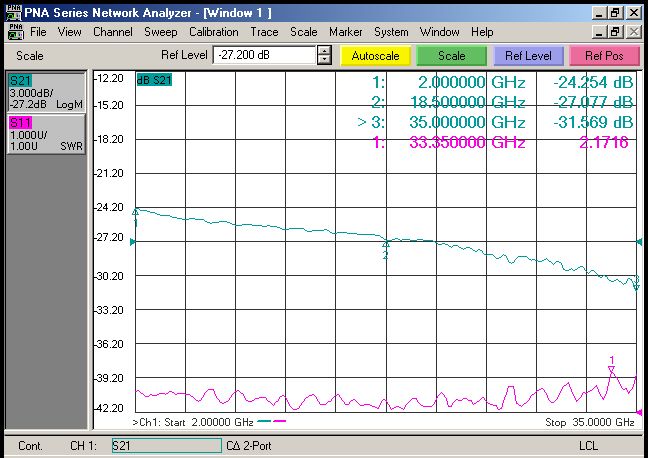

სურათი 1 LK-NY30E Ka-Band გადამცემის ტიპიური რეაგირების მრუდი


● განზომილების ერთეული: მმ[ინჩი]

გაურკვეველი

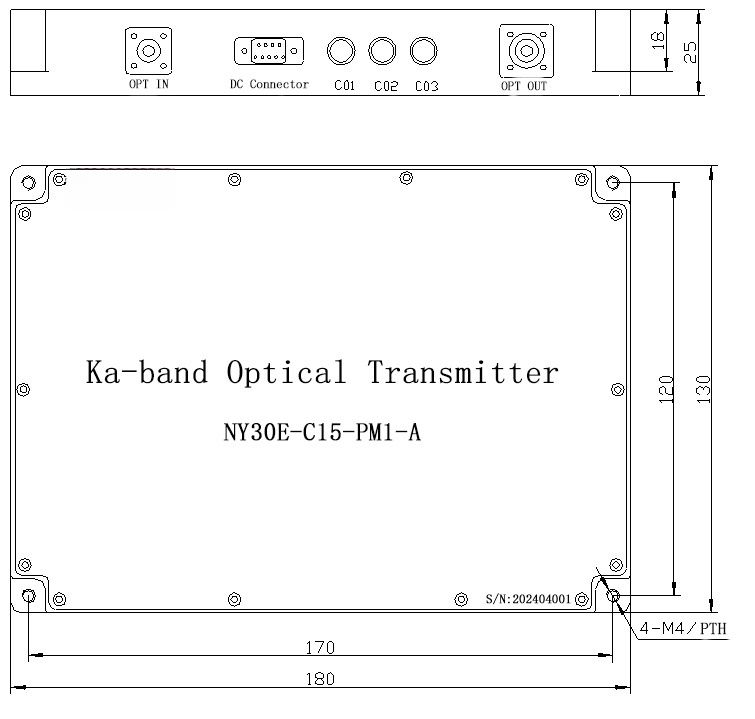

სურათი 2 LK-NY30E გადამცემის ზომები

RF კონექტორი: SMA

კვების კონექტორი: J30J-9-ZKP


● კვების წყაროს პინი

პარამეტრი აღწერა
Pin 1 2 3 4 5 6 7 8 9
ვოლტაჟი Vin NC GND NC


● დაალაგე ინფორმაცია

გაურკვეველი

ფურცელი 1:

Icon აღწერა
30E Ka-band გარე მოდულაციის გადამცემი

ფურცელი 2:

კოდი სიხშირე (THz) სიგრძე (ნმ)   კოდი სიხშირე (THz) სიგრძე (ნმ)
C15 191.5 1565.50 C39 193.9 1546.12
C16 191.6 1564.68 C40 194 1545.32
C17 191.7 1563.86 C41 194.1 1544.53
C18 191.8 1563.05 C42 194.2 1543.73
C19 191.9 1562.23 C43 194.3 1542.94
C20 192 1561.41 C44 194.4 1542.14
C21 192.1 1560.61 C45 194.5 1541.35
C22 192.2 1559.79 C46 194.6 1540.56
C23 192.3 1558.98 C47 194.7 1539.77
C24 192.4 1558.17 C48 194.8 1538.98
C25 192.5 1557.36 C49 194.9 1538.19
C26 192.6 1556.55 C50 195 1537.4
C27 192.7 1555.75 C51 195.1 1536.61
C28 192.8 1554.94 C52 195.2 1535.82
C29 192.9 1554.13 C53 195.3 1535.04
C30 193 1553.33 C54 195.4 1534.25
C31 193.1 1552.52 C55 195.5 1533.47
C32 193.2 1551.72 C56 195.6 1532.68
C33 193.3 1550.92 C57 195.7 1531.9
C34 193.4 1550.12 C58 195.8 1531.12
C35 193.5 1549.32 C59 195.9 1530.33
C36 193.6 1548.51 C60 196 1529.55
C37 193.7 1547.72 C61 196.1 1528.77
C38 193.8 1546.92 C62 196.2 1527.99

ფურცელი 3:

Icon აღწერა
PM1 პანდა ბოჭკო
PM2 ელიფსური ბოჭკო

ფურცელი 4:

Icon აღწერა
CM მომხმარებლის პერსონალიზაცია
A FC / APC
პროგრამები

  • ანტენა და რადარი

  • სატკომი

  • ელექტრონული საპასუხო ზომების სისტემა

  • ანალოგური RF ბმულების გადაცემა

  • ფართოზოლოვანი უსადენო კომუნიკაცია

  • მობილური კომუნიკაციის საბაზო სადგური

  • DWDM სისტემა

  • განაწილებული რადარის სისტემები
