LK-NYDMD DWDM მიკროტალღური DFB ლაზერული მოდული
- პირდაპირი მოდულაციის DFB ლაზერი
- მაღალი დინამიური დიაპაზონი
- ტალღის სიგრძე: CWCM
- 18 გჰც გამტარუნარიანობა
- დაბალი ზღურბლის დენი
- მაღალი გამომავალი სიმძლავრე
- 7-პინიანი პეპლისებრი პაკეტი SMA კონექტორით
- ოპერაციული ტემპერატურა: -40-დან 70℃-მდე
- გაძლიერებული საიმედოობა
პროდუქტის აღწერა
LK-NYDMD ლაზერი არის უმაღლესი ხარისხის პირდაპირ მოდულირებული განაწილებული უკუკავშირის (DFB) ლაზერი, რომელიც შექმნილია ხაზოვანი ოპტიკურ-ბოჭკოვანი კომუნიკაციების შესანიშნავი შესრულების უზრუნველსაყოფად იმ აპლიკაციებისთვის, რომლებიც მოითხოვენ უკიდურესად ფართო გამტარუნარიანობას. ტრადიციული კოაქსიალური საკაბელო სისტემების უახლესი ალტერნატივის სახით, LK-NYDMD შესანიშნავად ახერხებს 12 გჰც ან 18 გჰც მაღალი სიხშირის სიგნალების გადაცემას.
რადიოსიხშირული სიგნალის თავდაპირველი სახით მთლიანობის შენარჩუნებით, ეს ლაზერები მნიშვნელოვნად აძლიერებენ მიკროტალღური საკომუნიკაციო ქსელების საიმედოობას. ამ ატრიბუტების წყალობით, LK-NYDMD მნიშვნელოვნად აუმჯობესებს სიგნალის ხარისხს სხვადასხვა აპლიკაციებში, როგორიცაა ანტენის დისტანციური მართვა, ტელემეტრია, დროისა და საცნობარო სიგნალების განაწილება, ასევე გაზომვისა და დაყოვნების ხაზის სისტემები.
LK-NYDMD აღჭურვილია ინტეგრირებული ოპტიკური იზოლატორით, თერმოელექტრული გამაგრილებელით (TEC), თერმისტორით, ლაზერული დიოდური ჩიპით და მონიტორის ფოტოდიოდით, რომლებიც დალუქულია 7-პინიანი „პეპლისებრი“ ტიპის მტკიცე შეფუთვაში, რათა უზრუნველყოფილი იყოს ჰერმეტული დაცვა და შენარჩუნებული იყოს მაქსიმალური მუშაობა.
ტექნიკური მახასიათებლები
| აბსოლუტური მაქსიმალური რეიტინგი | ||||
|---|---|---|---|---|
| პარამეტრი | Icon | მინ. | მაქს. | ერთეულის |
| ლაზერული დიოდის წინა დენი | If | - | 120 | mA |
| ლაზერული დიოდის საპირისპირო ძაბვა | V | - | 1 | V |
| წინა სიმძლავრე | Pf | - | 20 | dBm |
| PD საპირისპირო ძაბვა | V | - | 15 | V |
| წინა დენი (PD) | Im | - | 2 | mA |
| მუშაობის ტემპერატურა | To | -40 | + 70 | ° C |
| განთავსების ტემპერატურის | Ts | -55 | + 85 | ° C |
| შენახვა ფარდობითი ტენიანობა | Sr | - | 85 | % |
| ოპტიკური და ელექტრული სპეციფიკაცია (Tc=25°C) | |||||||
|---|---|---|---|---|---|---|---|
| პარამეტრი | Icon | ტესტის მდგომარეობა | მინ | Typ | მაქს | ბლოკი | შენიშვნა |
| ტალღის სიგრძე | λ | IF = მეOP, T = TOP | DWDM (ITU) 1550 - |
nm | |||
| სიხშირე | - | X ვარიანტი | 0.1 | - | 12 | GHz | - |
| კუ ვარიანტი | 1 | - | 18 | ||||
| ოპტიკური გამომავალი ძალა | P | IF=Iop | - | 10 | - | mW | 1 |
| თერშოლდის დენი | Ith | λ=1550 ნმ | - | - | 10 | mA | - |
| ოპერაცია მიმდინარე | Iop | λ=1550 ნმ | - | 55 | 100 | mA | - |
| ოპერაციის ძაბვა | Vop | λ=1550 ნმ | - | 1.5 | 2.5 | V | - |
| ფერდობის ეფექტურობა | SE | - | 0.2 | - | - | W / A | - |
| გვერდითი რეჟიმის ჩახშობის კოეფიციენტი | SMSR | λ=1550 ნმ, IF=Iop | 30 | - | - | dB | - |
| რაციონალური ინტენსივობის ხმაური | RIN | - | -150 | -130 | dB / Hz | - | |
| გამტარუნარიანობა (-3dB,I=60mA) | S21 | X ვარიანტი | - | 12 | - | GHz | - |
| კუ ვარიანტი | - | 18 | - | ||||
| დაბრუნების დაკარგვა | VSWR | X ვარიანტი | - | - | 2 | dB | - |
| კუ ვარიანტი | - | - | 2.2 | ||||
| შეყვანა 1 dB შეკუმშვა | - | 15 | - | - | dBm | - | |
| თერმისტორის წინააღმდეგობა | Rth | @ 25 ° C | - | 10 | - | კომ | - |
| TEC დენი | It | - | - | - | 1.2 | A | 2 |
| TEC ძაბვა | Vt | - | - | 2.5 | V | 2 | |
| ტევადობა (PD) | Ct | - | - | 20 | pF | - | |
| მონიტორინგის მიმდინარეობა | Im | - | 0.10 | - | 2.0 | mA | - |
| მუქი დენი (PD) | Id | - | - | 50 | nA | - | |
შენიშვნები:ყველა ლაზერული ჩიპი მოდის ვაფლებისგან, რომლებიც სერტიფიცირებულია მოწყობილობების წარმომადგენლობითი პარტიის გამოყენებით, რომლებმაც უნდა მიაღწიონ ჩაქრობისთვის მისაღებ გამოსავალს.
1. ლაზერის ტემპერატურა დაყენებულია 25℃-ზე, დენის სიმძლავრე 55mA-ზე
2. ოპერაციული ტემპერატურა -40~70℃
● ტიპიური მონაცემები
(λ=1550 ნმ, TC =25 ℃)

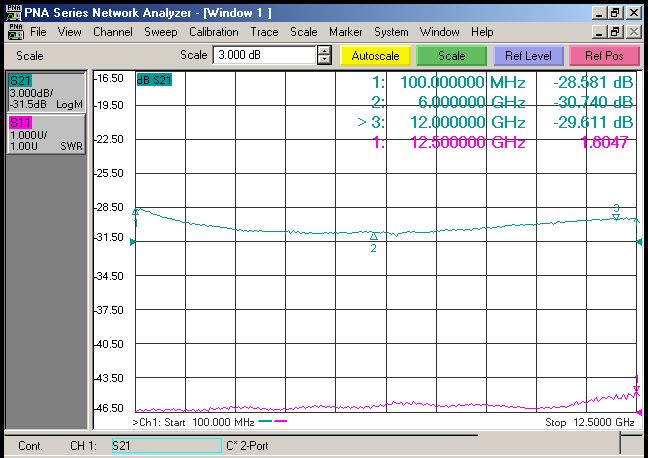

（ სურ. 1 X-Band S11 და S22 მონაცემები）

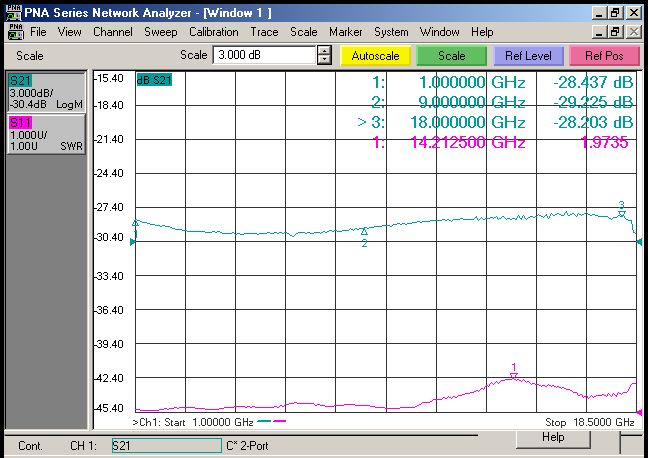

（ სურ. 2 Ku-Band S11 და S22 მონაცემები）

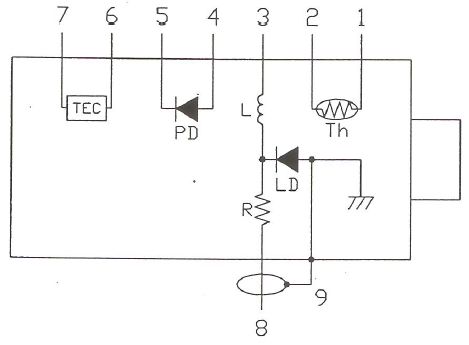

● ელექტრო სქემატური ნახაზი
| წამყვანი# | ფუნქცია |
| 1 | თერმისტორი |
| 2 | თერმისტორი |
| 3 | LD- (მიკერძოება) |
| 4 | PD+ |
| 5 | PD- |
| 6 | ქულერი+ |
| 7 | გამაგრილებელი - |
| 8 | LD-(RF) |
| 9 | Ground |

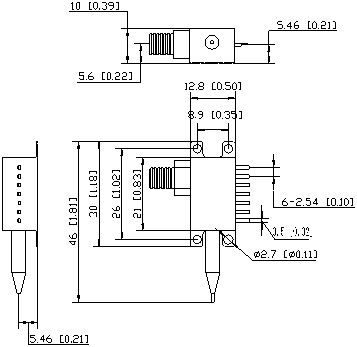

● კონტურული ნახაზები (ერთეული: მმ[ინჩი])
RF კონექტორი: SMA
● შეკვეთის ინფორმაცია
ფურცელი 1:
| კოდი | აღწერა |
| DM | DWDM (მკვრივი ტალღის სიგრძის გაყოფის მულტიპლექსირება) 7 PIN პეპლის პაკეტი |
ფურცელი 2:
| კოდი | ანალოგური გამტარობა |
| X | 0.1 ~ 12 გჰც |
| Ku | 1 ~ 18 გჰც |
ფურცელი 3:
| არხი | სიხშირე (თერცი) | ცენტრალური ტალღის სიგრძე (ნმ) | არხი | სიხშირე (თერცი) | ცენტრალური ტალღის სიგრძე (ნმ) | |
| C01 | ნებისმიერი სასურველი, მორგებული ტალღის სიგრძე | C37 | 193.7 | 1547.72 | ||
| C02 | არა-ITU, 1547 ნმ – 1560 ნმ | C38 | 193.8 | 1546.92 | ||
| C03 | არა-ITU, 1557 ნმ – 1560 ნმ | C39 | 193.9 | 1546.12 | ||
| C04 | არა-ITU, 1530 ნმ – 1560 ნმ | C40 | 194 | 1545.32 | ||
| C15 | 191.5 | 1565.50 | C41 | 194.1 | 1544.53 | |
| C16 | 191.6 | 1564.68 | C42 | 194.2 | 1543.73 | |
| C17 | 191.7 | 1563.86 | C43 | 194.3 | 1542.94 | |
| C18 | 191.8 | 1563.05 | C44 | 194.4 | 1542.14 | |
| C19 | 191.9 | 1562.23 | C45 | 194.5 | 1541.35 | |
| C20 | 192 | 1561.41 | C46 | 194.6 | 1540.56 | |
| C21 | 192.1 | 1560.61 | C47 | 194.7 | 1539.77 | |
| C22 | 192.2 | 1559.79 | C48 | 194.8 | 1538.98 | |
| C23 | 192.3 | 1558.98 | C49 | 194.9 | 1538.19 | |
| C24 | 192.4 | 1558.17 | C50 | 195 | 1537.4 | |
| C25 | 192.5 | 1557.36 | C51 | 195.1 | 1536.61 | |
| C26 | 192.6 | 1556.55 | C52 | 195.2 | 1535.82 | |
| C27 | 192.7 | 1555.75 | C53 | 195.3 | 1535.04 | |
| C28 | 192.8 | 1554.94 | C54 | 195.4 | 1534.25 | |
| C29 | 192.9 | 1554.13 | C55 | 195.5 | 1533.47 | |
| C30 | 193 | 1553.33 | C56 | 195.6 | 1532.68 | |
| C31 | 193.1 | 1552.52 | C57 | 195.7 | 1531.9 | |
| C32 | 193.2 | 1551.72 | C58 | 195.8 | 1531.12 | |
| C33 | 193.3 | 1550.92 | C59 | 195.9 | 1530.33 | |
| C34 | 193.4 | 1550.12 | C60 | 196 | 1529.55 | |
| C35 | 193.5 | 1549.32 | C61 | 196.1 | 1528.77 | |
| C36 | 193.6 | 1548.51 | C62 | 196.2 | 1527.99 | |
ფურცელი 4:
| კოდი | კონექტორის ტიპი | შენიშვნა |
| A | FC / APC | ერთმოდიანი 9/125 μm ბოჭკოვანი ნაქსოვი ძაფი, 0.9 მმ, 1 მ სიგრძით |
| S | SC / APC | |
| N | არ არის კონექტორი |
● სიფრთხილის ზომები
ბოჭკოს დაზიანების თავიდან ასაცილებლად, ბოჭკოს მოხრის რადიუსი არანაკლებ 20 მმ-ია.
ოპტო-სქემასთან შეერთებამდე დარწმუნდით, რომ ბოჭკოვანი შეერთების წახნაგი სუფთაა.
შენახვის, ტრანსპორტირებისა და გამოყენების დროს საჭიროა შესაბამისი ESD დაცვა.
პროგრამები
მაღალსიჩქარიანი მონაცემთა კომუნიკაციები
ანტენის დისტანციური მართვა
ფიჭური და PCS ქსელები
ანალოგური RF ბმულების გადაცემა
სამხედრო კომუნიკაციები
თვალთვალი, ტელემეტრია და კონტროლი
ტელემეტრიული სისტემები
სამხედრო და თავდაცვის სისტემები
