LK-NY20E K-Band ოპტიკური გადამცემი
- ულტრაფართოზოლოვანი (25 გჰც-ზე უკეთესი)
- DWDM
- მაღალი დინამიური დიაპაზონი
- მაღალი გამომავალი სიმძლავრე
- დაბალი ფარდობითი ინტენსივობის ხმაური (RIN)
- ხელმისაწვდომია მრავალი სამუშაო რეჟიმი
- ოპერაციული ტემპერატურა: (-40℃~70℃)
- გამომავალი ოპტიკური სიმძლავრე 10 მვტ-მდე
პროდუქტის აღწერა
LK-NY20E K-დიაპაზონის ოპტიკური გადამცემი არის დახვეწილი ოპტიკური საკომუნიკაციო მოწყობილობა, რომელიც აერთიანებს მაღალი სიმძლავრის ლაზერული სინათლის წყაროს, ულტრაფართოზოლოვანი ლითიუმ-ნიობატის (LiNbO3) ინტენსივობის მოდულატორს, ძაბვის სტაბილიზაციის გარდაქმნის სქემას, მართვის სქემას და მონიტორინგისა და ინდიკაციის სქემას.
ეს გადამცემი შექმნილია მოდულირებული ოპტიკური სიგნალების გამოსატანად ტალღის სიგრძეებზე, რომლებიც შეესაბამება საერთაშორისო ტელეკომუნიკაციების კავშირის (ITU) მკვრივი ტალღის სიგრძის გაყოფის მულტიპლექსირების (DWDM) სტანდარტს. მას აქვს 25 გჰც-ზე მეტი მოდულაციის გამტარობა, რაც უზრუნველყოფს მონაცემთა მაღალსიჩქარიან გადაცემას. მოწყობილობას შეუძლია უზრუნველყოს 10 მვტ-მდე გამომავალი ოპტიკური სიმძლავრე, გამომავალი სინათლის ტალღის სიგრძის შესანიშნავი სტაბილურობით.
LK-NY20E სერია მუშაობს ერთი დადებითი კვების წყაროს ძაბვაზე, რაც უზრუნველყოფს სტაბილურ მუშაობას +12V-დან +36V-მდე ძაბვის დიაპაზონში. გარდა ამისა, გადამცემს აქვს ინდიკაციის ფუნქცია, რომელიც ადასტურებს როგორც კვების წყაროს, ასევე ოპტიკური გამომავალი სიმძლავრის ნორმალურ მუშაობას, რაც უზრუნველყოფს სისტემის მონიტორინგისა და ტექნიკური მომსახურებისთვის სტატუსის საიმედო ინდიკატორს.
ტექნიკური მახასიათებლები
აბსოლუტური მაქსიმალური რეიტინგი
| პარამეტრი | Icon | მინ. | ტიპები. | მაქს. | ერთეულის |
| განთავსების ტემპერატურის | TSTG | -55 | + 25 | + 85 | ℃ |
| მუშაობის ტემპერატურა | TC | -40 | + 25 | + 70 | ℃ |
| RF შეყვანის სიმძლავრე1 | Pin | - | + 15 | + 25 | dBm |
| ვოლტაჟი | Vin | + 12 | + 12 | + 36 | V |
(1) უწყვეტი ტალღის (CW) მუშაობის რეჟიმი.
ოპტიკური და ელექტრული სპეციფიკაცია (TC = 22±3℃)
| პარამეტრი | Icon | მინ. | ტიპები. | მაქს. | ერთეულის | შენიშვნა |
| ტალღის სიგრძე | λ | 1527.99 | - | 1563.05 | nm | ITU სტანდარტი |
| სიხშირე (3 დბ) | f3dB | 2 | - | 25 | GHz | - |
| სინათლის გამომავალი სიმძლავრე | P | 10 | - | - | mW | - |
| შედარებითი ინტენსივობის ხმაური | რაინი | - | - | -155 | დბც/ჰც | - |
| დაბრუნების დანაკარგი (VSWR) | VSWR | - | - | 2.5 | - | - |
| შეყვანა 1 dB შეკუმშვა | - | + 17 | - | - | dBm | - |
კვების წყარო (TC = 22±3℃)
| პარამეტრი | მინ. | ტიპები. | მაქს. | ერთეულის |
| ვოლტაჟი | + 12 | + 12 | + 36 | V |
| აქტუალური(2) | 0.4 | 0.7 | 1.2 | A |
(2) ტესტის პირობა: Vin=+12V.

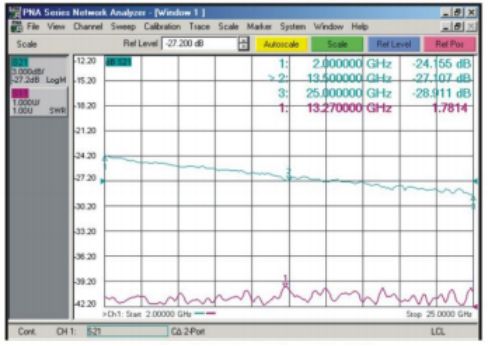

● ტიპიური რეაგირების მრუდი
სურათი 1 LK-NY20E K-დიაპაზონის გადამცემის ტიპიური რეაგირების მრუდი

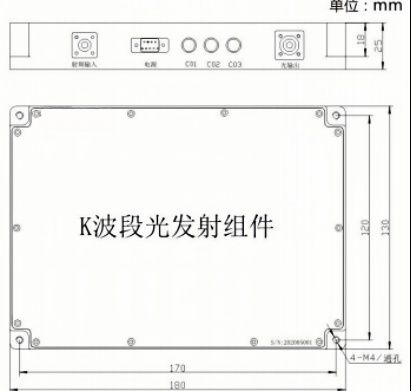

● განზომილების ერთეული: მმ[ინჩი]
სურათი 2 LK-NY20E გადამცემის ზომები
RF კონექტორი: SMA
კვების კონექტორი: J30J-9-ZKP
● კვების წყაროს პინი
| პარამეტრი | აღწერა | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| ვოლტაჟი | Vin | NC | GND | NC | |||||
● შეკვეთის ინფორმაცია
ფურცელი 1:
| Icon | აღწერა |
| 20E | K-band გარე მოდულაციის გადამცემი |
ფურცელი 2:
| კოდი | სიხშირე (THz) | სიგრძე (ნმ) | კოდი | სიხშირე (THz) | სიგრძე (ნმ) | |
| C15 | 191.5 | 1565.50 | C39 | 193.9 | 1546.12 | |
| C16 | 191.6 | 1564.68 | C40 | 194 | 1545.32 | |
| C17 | 191.7 | 1563.86 | C41 | 194.1 | 1544.53 | |
| C18 | 191.8 | 1563.05 | C42 | 194.2 | 1543.73 | |
| C19 | 191.9 | 1562.23 | C43 | 194.3 | 1542.94 | |
| C20 | 192 | 1561.41 | C44 | 194.4 | 1542.14 | |
| C21 | 192.1 | 1560.61 | C45 | 194.5 | 1541.35 | |
| C22 | 192.2 | 1559.79 | C46 | 194.6 | 1540.56 | |
| C23 | 192.3 | 1558.98 | C47 | 194.7 | 1539.77 | |
| C24 | 192.4 | 1558.17 | C48 | 194.8 | 1538.98 | |
| C25 | 192.5 | 1557.36 | C49 | 194.9 | 1538.19 | |
| C26 | 192.6 | 1556.55 | C50 | 195 | 1537.4 | |
| C27 | 192.7 | 1555.75 | C51 | 195.1 | 1536.61 | |
| C28 | 192.8 | 1554.94 | C52 | 195.2 | 1535.82 | |
| C29 | 192.9 | 1554.13 | C53 | 195.3 | 1535.04 | |
| C30 | 193 | 1553.33 | C54 | 195.4 | 1534.25 | |
| C31 | 193.1 | 1552.52 | C55 | 195.5 | 1533.47 | |
| C32 | 193.2 | 1551.72 | C56 | 195.6 | 1532.68 | |
| C33 | 193.3 | 1550.92 | C57 | 195.7 | 1531.9 | |
| C34 | 193.4 | 1550.12 | C58 | 195.8 | 1531.12 | |
| C35 | 193.5 | 1549.32 | C59 | 195.9 | 1530.33 | |
| C36 | 193.6 | 1548.51 | C60 | 196 | 1529.55 | |
| C37 | 193.7 | 1547.72 | C61 | 196.1 | 1528.77 | |
| C38 | 193.8 | 1546.92 | C62 | 196.2 | 1527.99 |
ფურცელი 3:
| Icon | აღწერა |
| PM1 | პანდა ბოჭკო |
| PM2 | ელიფსური ბოჭკო |
ფურცელი 4:
| Icon | აღწერა |
| CM | მომხმარებლის პერსონალიზაცია |
| A | FC / APC |
პროგრამები
ანტენა და რადარი
სატკომი
ელექტრონული საპასუხო ზომების სისტემა
ანალოგური RF ბმულების გადაცემა/დაყოვნება
ფართოზოლოვანი უსადენო კომუნიკაცია
მობილური კომუნიკაციის საბაზო სადგური
DWDM სისტემა
განაწილებული რადარის სისტემები
