LK-HHPD მაღალსიჩქარიანი InGaAs ფოტოდეტექტორი
- ფართო გამტარუნარიანობა, მაღალი სიჩქარე
- მაღალი რეაგირება
- ჩართული Bias-T
- მაღალი გაჯერების შეყვანა
- ჰერმეტულად დალუქული, SMA კონექტორი
- დაბალი მუქი დენი, მაღალი სიგნალი-ხმაურის თანაფარდობა.
- მცირე ფორმის ფაქტორი.
პროდუქტის აღწერა
LK-HHPD არის მაღალსიჩქარიანი დეტექტორის მოდული, რომელიც შესაფერისია ციფრული და ანალოგური აპლიკაციებისთვის, რომელიც აღჭურვილია InGaAs PIN ფოტოდიოდით, რომელიც მოიცავს 1250-დან 1650 ნმ-მდე ტალღის სიგრძეებს. ის გთავაზობთ 12 გჰც ან 18 გჰც დიაპაზონს და მუშაობს +5V კვებაზე. მოდული თავსებადია სტანდარტულ ერთრეჟიმიან 9/125μm ბოჭკოვან კაბელთან და აქვს SMA კონექტორი RF გამოსასვლელთან 50 ომიანი შესაბამისი წინაღობით.
LK-HHPD შესაფერისია მაღალი მონაცემთა გადაცემის სიჩქარის აპლიკაციებისთვის, ის ჰერმეტულად არის დალუქული გარემო ფაქტორებისგან დასაცავად, რაც უზრუნველყოფს საიმედოობას და ხანგრძლივ მუშაობას. მას აქვს მსუბუქი დიზაინი, 23 გრამზე ნაკლები მასით, რაც სასარგებლოა პორტატული ან შეზღუდული სივრცის მქონე აპლიკაციებისთვის. მოდული სერტიფიცირებულია საშიში ნივთიერებების შეზღუდვის დირექტივის (RoHS) 2.0 შესაბამისად, რაც აჩვენებს გარემოსდაცვითი და უსაფრთხოების სტანდარტების დაცვას.
ტექნიკური მახასიათებლები
| ტიპიური და აბსოლუტური მაქსიმალური რეიტინგი | ||||
|---|---|---|---|---|
| პარამეტრი | სიმ | Typ | რეიტინგი | ერთეულის |
| შენახვის ტემპერატურის დიაპაზონი | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| ოპერაციული კორპუსის ტემპერატურის დიაპაზონი | TC | 25 | -40 ~ +85 | ℃ |
| მიკერძოებული ძაბვა | VR | 5 | +4.75 ～ +5.25 | V |
| ოპტიკური შეყვანის სიმძლავრე | Pin | 0 | + 13 | dBm |
| დამწვრობის ოპტიკური სიმძლავრე | PB | - | + 16 | dBm |
| ტყვიის შედუღების ტემპერატურა | Tp | 280 (10 წმ) | 330 (10 წმ) | ℃ |
| ელექტრო / ოპტიკური მახასიათებლები (ტC = 22 ± 3℃) | ||||||
|---|---|---|---|---|---|---|
| პარამეტრი | სიმ | ტესტის მდგომარეობა | პარამეტრის მნიშვნელობები | ერთეულის | ||
| ტალღის სიგრძის დიაპაზონი | λ | - | 1000-1650 | nm | ||
| სიხშირის დიაპაზონი | - | - | X - ბენდი | Ku - Band | - | |
| სიგნალის მცირე გამტარობა | f-3dB | TC = 22 ± 3℃ | 0.3-12 | 0.8-18 | GHz | |
| პასუხისმგებლობა | Re | VR =+5 ვ, პin = 10 მვტ | λ = 1310 ნმ | 0.75 ფუნტი | 0.75 ფუნტი | A / W |
| λ = 1550 ნმ | 0.7 ფუნტი | 0.7 ფუნტი | ||||
| გამომავალი VSWR | VSWR | - | 2 ფუნტი სტერლინგი | 2.2 ფუნტი სტერლინგი | - | |
| ამპლიტუდის სიბრტყე | A | TC =-45 + 85 ℃ | ≤ ±1.5 | dB | ||
| სატურაციის ოპტიკური სიმძლავრე | Ps | VR =+5 ვ, λ = 1550 ნმ AC მოდულირებული |
13 | dBm | ||
| გაჯერება RF გამომავალი სიმძლავრე | Pგარეთ | - | -10 | dBm | ||
| ბნელი მიმდინარეობა | Id | VR = 5 ვოლტი | 10 ფუნტი სტერლინგი | nA | ||
| გამოყვანის წინაღობა | RL | - | 50 | Ω | ||
● ტიპიური რეაგირების მრუდები

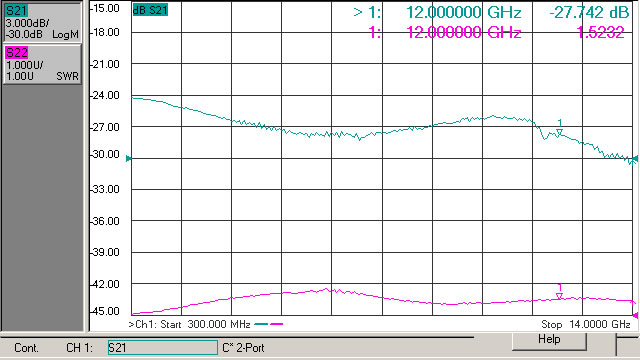

（ სურ. 1 X - ზოლიანი ფოტოდეტექტორის სიხშირული რეაქცია）

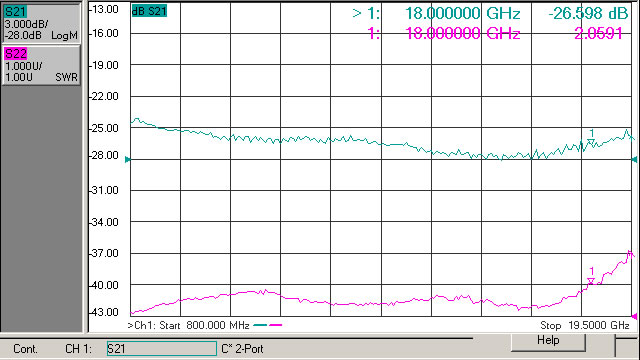

（ სურ. 2 Ku-ზოლიანი ფოტოდეტექტორის სიხშირული რეაქცია）

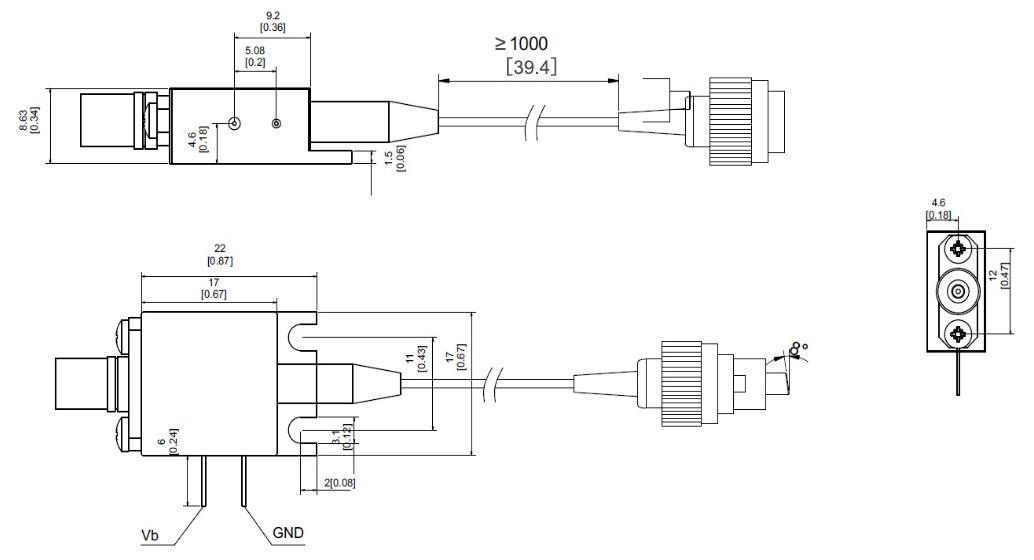

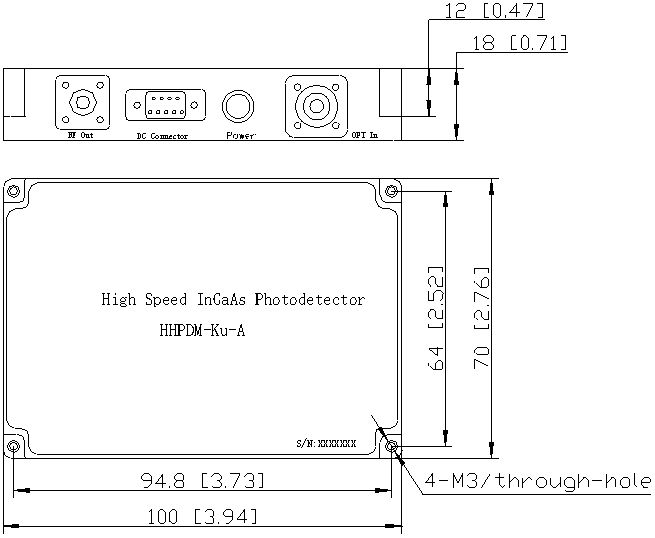

● ზომები და ქინძისთავები (ერთეული: ინჩი)
RF კონექტორი: SMA კონექტორი
●შეკვეთის ინფორმაცია
ფურცელი 1:
| კოდი | ანალოგური გამტარობა |
| X | 0.3-12 გჰც |
| Ku | 0.8 ~ 18 გჰც |
ფურცელი 2:
| კოდი | კონექტორის ტიპი | შენიშვნა |
| N | არ არის კონექტორი | ერთრეჟიმიანი 9 / 125 მკმ ბოჭკოვანი პიგტეილი |
| A | FC / APC |
● სიფრთხილის ზომები
ბოჭკოს დაზიანების თავიდან ასაცილებლად, ბოჭკოს მოხრის რადიუსი არანაკლებ 20 მმ-ია.
ოპტო-სქემასთან შეერთებამდე დარწმუნდით, რომ ბოჭკოვანი შეერთების წახნაგი სუფთაა.
შენახვის, ტრანსპორტირებისა და გამოყენების დროს საჭიროა შესაბამისი ESD დაცვა.
ყველა ჩვენი სტანდარტული ფოტოდეტექტორი შეიძლება მორგებული იყოს მოდულებად!
პროგრამები
ოპტიკურ-ბოჭკოვანი კომუნიკაცია
რადარის ინფორმაციის დამუშავება
ელექტრონული ომი
მაღალსიჩქარიანი სიგნალის ტესტირება და გაზომვა
უსაფრთხოება და ზედამხედველობა
