LK-NYSD Mini UWB DML ლაზერული მოდული
- მინიატურული დიზაინი
- პირდაპირი მოდულაცია
- მაღალი დინამიური დიაპაზონი
- 18 გჰც გამტარუნარიანობა
- დაბალი ზღურბლის დენი
- მაღალი გამომავალი სიმძლავრე
- 7-პინიანი პეპლისებრი პაკეტი SMA კონექტორით
- ოპერაციული ტემპერატურა: -40-დან 70℃-მდე
- გაძლიერებული საიმედოობა
- დაბალი RIN
პროდუქტის აღწერა
LK-NYSD ლაზერი არის კომპაქტური, პირდაპირ მოდულირებული DFB ლაზერი, რომელიც შექმნილია წრფივ ოპტიკურ-ბოჭკოვანი საკომუნიკაციო სისტემებში უმაღლესი ხარისხის მუშაობისთვის. მას შეუძლია გამოსხივოს ტალღის სიგრძეები 1310 ნმ, 1550 ნმ და CWCM. ეს ლაზერები წარმოადგენს კოაქსიალური საკაბელო სისტემების შესანიშნავ ალტერნატივას სიგნალების 12 გჰც ან 18 გჰც სიხშირეებზე გადაცემისთვის.
ის ზრდის მიკროტალღური საკომუნიკაციო ქსელების საიმედოობას გადაცემის დროს რადიოსიხშირული სიგნალის მთლიანობის შენარჩუნებით. ამ მახასიათებლების გამო, ეს ლაზერული პროდუქტები მნიშვნელოვნად აუმჯობესებს სიგნალის ხარისხს ფართო სპექტრის აპლიკაციებში, როგორიცაა ანტენის დისტანციური მართვა, ტელემეტრია, დროისა და საცნობარო სიგნალის განაწილება, ასევე გაზომვისა და დაყოვნების ხაზები.
LK-NYSD ლაზერს აქვს ინტეგრირებული ოპტიკური იზოლატორი, თერმოელექტრული გამაგრილებელი (TEC), თერმისტორი, ლაზერული დიოდური ჩიპი და მონიტორის ფოტოდიოდი, რომლებიც ჰერმეტული დაცვის უზრუნველსაყოფად დალუქულია 7-პინიანი პეპლისებრი შეფუთვით.
ტექნიკური მახასიათებლები
აბსოლუტური მაქსიმალური რეიტინგი
| პარამეტრი | Icon | მინ. | მაქს. | ერთეულის |
| ლაზერული დიოდის წინა დენი | If | - | 120 | mA |
| ლაზერული დიოდის საპირისპირო ძაბვა | V | - | 1 | V |
| წინა სიმძლავრე | Pf | - | 20 | dBm |
| PD საპირისპირო ძაბვა | V | - | 15 | V |
| წინა დენი (PD) | Im | - | 2 | mA |
| მუშაობის ტემპერატურა | დან | -40 | + 70 | ° C |
| განთავსების ტემპერატურის | Ts | -55 | + 85 | ° C |
| შენახვა ფარდობითი ტენიანობა | Sr | - | 85 | % |
ელექტრული / ოპტიკური მახასიათებლები (TC = 22±3℃)
| პარამეტრი | Icon | ტესტის მდგომარეობა | მინ | Typ | მაქს | ბლოკი | შენიშვნა |
| ტალღის სიგრძე | λ | IF = IOP, T = Top | 1310 ნმ, 1550 ნმ, CWDM - |
nm | შერჩეული | ||
| სიხშირე | - | X ზოლი | 0.1 | - | 12 | GHz | - |
| კუ ბენდი | 1 | - | 18 | ||||
| ოპტიკური გამომავალი ძალა | P | IF=Iop | - | 10 | - | mW | 1 |
| თერშოლდის დენი | Ith | - | - | - | 10 | mA | - |
| ოპერაცია მიმდინარე | Iop | - | - | 55 | 100 | mA | - |
| ოპერაციის ძაბვა | Vop | - | - | 1.5 | 2.5 | V | - |
| ფერდობის ეფექტურობა | SE | - | 0.2 | - | - | W / A | - |
| გვერდითი რეჟიმის ჩახშობის კოეფიციენტი | SMSR | IF=Iop | 30 | - | - | dB | - |
| შედარებითი ინტენსივობის ხმაური | RIN | - | - | -150 | -130 | dB / Hz | - |
| გამტარუნარიანობა (-3dB, I=60mA) | S21 | X ზოლი | - | 12 | - | GHz | - |
| კუ ბენდი | - | 18 | - | ||||
| დაბრუნების დანაკარგი (VSWR) | VSWR | X ზოლი | - | - | 2 | dB | - |
| კუ ბენდი | - | - | 2.2 | ||||
| შეყვანა 1 dB შეკუმშვა | - | - | 15 | - | - | dBm | - |
| თერმისტორის წინააღმდეგობა | Rth | @ 25 ° C | - | 10 | - | კომ | - |
| TEC დენი | It | - | - | - | 1.2 | A | 2 |
| TEC ძაბვა | Vt | - | - | - | 2.5 | V | 2 |
| ტევადობა (PD) | Ct | - | - | - | 20 | pF | - |
| მონიტორინგის მიმდინარეობა | Im | - | 0.10 | - | 2.0 | mA | - |
| მუქი დენი (PD) | Id | - | - | - | 50 | nA | - |
შენიშვნები:ყველა ლაზერული ჩიპი მოდის ვაფლებისგან, რომლებიც სერტიფიცირებულია მოწყობილობების წარმომადგენლობითი პარტიის გამოყენებით, რომლებმაც უნდა მიაღწიონ ჩაქრობისთვის მისაღებ გამოსავალს.
1. ლაზერის ტემპერატურა დაყენებულია 25℃-ზე, დენის სიმძლავრე 55mA-ზე
2. ოპერაციული ტემპერატურა -40~70℃
● ტიპიური მრუდი

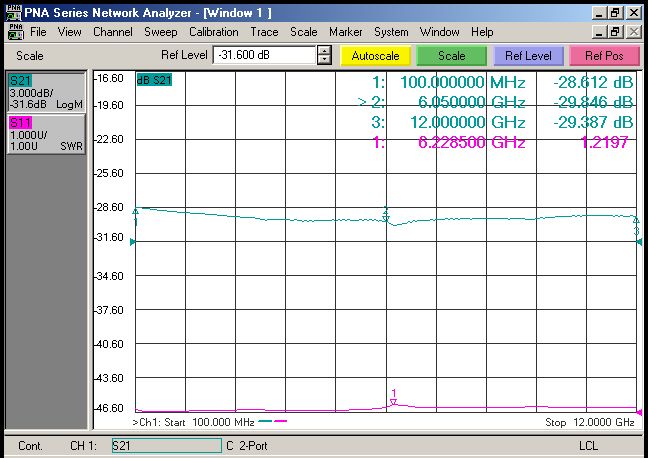

სურათი 1. LK-NYSD სერიის ლაზერული X ზოლის S-მრუდი
სურათი 2. LK-NYSD სერიის ლაზერული Ku band S-მრუდი
● ტიპიური სპექტროგრამა

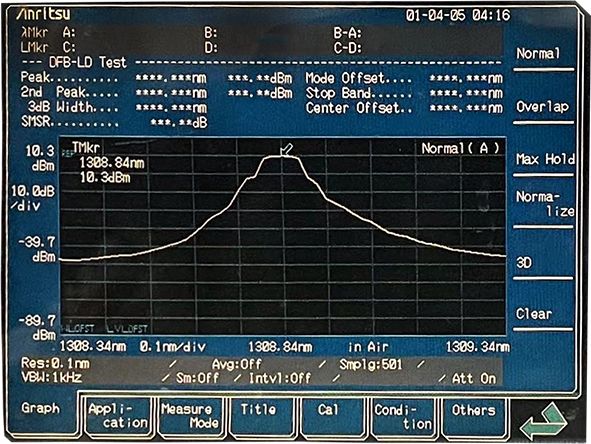

სურათი 3. LK-NYSD სერიის ლაზერული სპექტროგრამა - 1 ნმ დიაპაზონი

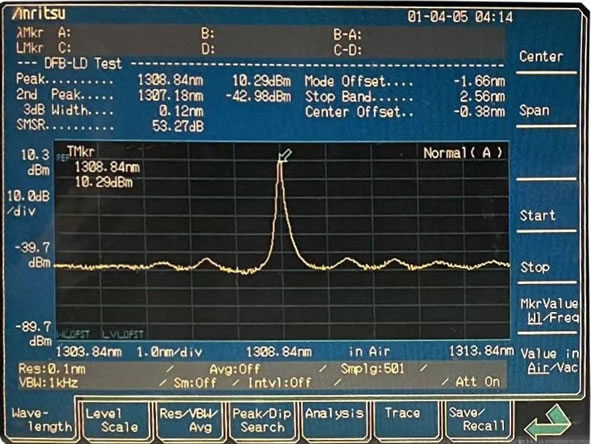

სურათი 4. LK-NYSD სერიის ლაზერული სპექტროგრამა - 10 ნმ დიაპაზონი
● განზომილება

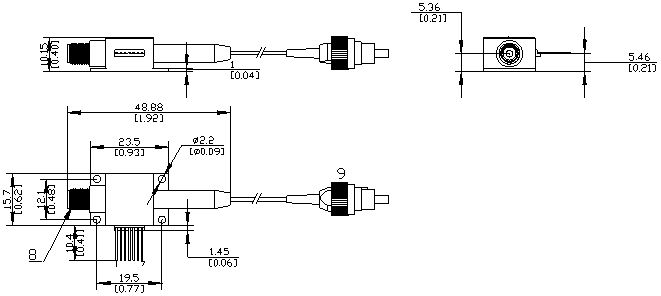

სურათი 5. LK-NYSD სერიის ზომები
● PIN-ის განმარტება
| Item | განმარტება | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| აღწერა | PD- | PD+ | LD- | თერმისტორი | თერმისტორი | TEC- | TEC+ | RF გამომავალი | ოპტიკური შეყვანა |
| ტიპი | -- | -- | -- | -- | -- | -- | -- | SMA-K | FC / APC |
● შეკვეთის ინფორმაცია
ფურცელი 1:
| მოდელი | 13 | 15 | W1 | W2 | W3 | W4 | W5 | W6 | W7 |
| სიგრძე (ნმ) | 1310 | 1550 | 1270 | 1290 | 1310 | 1330 | 1350 | 1370 | 1390 |
| CWDM | |||||||||
ფურცელი 2:
| მოდელი | სიხშირე |
| X | 0.1 ~ 12 გჰც |
| Ku | 1 ~ 18 გჰც |
ფურცელი 3:
| მოდელი | ოპტიკური კონექტორის ტიპი | შენიშვნა |
| N | მორგებულია | |
| A | FC / APC | სტანდარტული 9/125μm ერთმოდიანი ბოჭკოვანი |
| P | FC / PC | სტანდარტული 9/125μm ერთმოდიანი ბოჭკოვანი |
პროგრამები
მაღალსიჩქარიანი მონაცემთა კომუნიკაციები
ანტენის დისტანციური მართვა
ფიჭური და PCS ქსელები
ანალოგური RF ბმულების გადაცემა
სამხედრო კომუნიკაციები
თვალთვალი, ტელემეტრია და კონტროლი
ტელემეტრიული სისტემები
სამხედრო და თავდაცვის სისტემები
