LK-NYCMD CWDM მიკროტალღური DFB ლაზერული მოდული
- პირდაპირი მოდულაციის DFB ლაზერი
- მაღალი დინამიური დიაპაზონი
- ტალღის სიგრძე: CWCM
- 18 გჰც გამტარუნარიანობა
- დაბალი ზღურბლის დენი
- მაღალი გამომავალი სიმძლავრე
- 7-პინიანი პეპლისებრი პაკეტი SMA კონექტორით
- ოპერაციული ტემპერატურა: -40-დან 70℃-მდე
- გაძლიერებული საიმედოობა
პროდუქტის აღწერა
LK-NYCMD ლაზერი არის მაღალი ხარისხის, პირდაპირ მოდულირებული განაწილებული უკუკავშირის (DFB) ლაზერი, რომელიც შექმნილია ხაზოვანი ბოჭკოვანი ოპტიკური კომუნიკაციებისთვის, უკიდურესად ფართო გამტარობის მქონე აპლიკაციებისთვის. ეს სერია წარმოადგენს კოაქსიალური საკაბელო სისტემების შესანიშნავ ალტერნატივას მაღალი სიხშირის სიგნალების 12 გჰც ან 18 გჰც სიხშირეზე გადაცემისთვის.
რადიოსიხშირული სიგნალის თავდაპირველი სახით მთლიანობის შენარჩუნებით, LK-NYCMD სერია ზრდის მიკროტალღური საკომუნიკაციო ქსელების საიმედოობას. ამ მახასიათებლების გამო, სერია მნიშვნელოვნად აუმჯობესებს სიგნალის ხარისხს სხვადასხვა დანიშნულებით, როგორიცაა ანტენის დისტანციური მართვა, ტელემეტრია, დროისა და საცნობარო სიგნალების განაწილება, ასევე გაზომვისა და დაყოვნების ხაზის სისტემები.
LK-NYCMD მოიცავს ოპტიკურ იზოლატორს, თერმოელექტრულ გამაგრილებელს (TEC), თერმისტორს, ლაზერული დიოდის ჩიპს და მონიტორის ფოტოდიოდს, რომლებიც დალუქულია მტკიცე 7-პინიანი „პეპლისებრი“ შეფუთვით, რათა უზრუნველყოფილი იყოს ჰერმეტული დაცვა და შენარჩუნებული იყოს ოპტიმალური მუშაობა.
ტექნიკური მახასიათებლები
| აბსოლუტური მაქსიმალური რეიტინგი | ||||
|---|---|---|---|---|
| პარამეტრი | Icon | მინ. | მაქს. | ერთეულის |
| ლაზერული დიოდის წინა დენი | If | - | 120 | mA |
| ლაზერული დიოდის საპირისპირო ძაბვა | V | - | 1 | V |
| წინა სიმძლავრე | Pf | - | 20 | dBm |
| PD საპირისპირო ძაბვა | V | - | 15 | V |
| წინა დენი (PD) | Im | - | 2 | mA |
| მუშაობის ტემპერატურა | To | -40 | + 70 | ° C |
| განთავსების ტემპერატურის | Ts | -55 | + 85 | ° C |
| შენახვა ფარდობითი ტენიანობა | Sr | - | 85 | % |
| ოპტიკური და ელექტრული სპეციფიკაცია (Tc=25°C) | |||||||
|---|---|---|---|---|---|---|---|
| პარამეტრი | Icon | ტესტის მდგომარეობა | მინ | Typ | მაქს | ბლოკი | შენიშვნა |
| ტალღის სიგრძე | λ | IF = მეOP, T = TOP | 1270 | CW | 1390 | nm | არჩევანი |
| სიხშირე | - | X ვარიანტი | 0.3 | - | 12 | GHz | - |
| კუ ვარიანტი | 0.8 | - | 18 | ||||
| ოპტიკური გამომავალი ძალა | P | IF=Iop | - | 10 | - | mW | 1 |
| თერშოლდის დენი | Ith | λ: CWDM | - | 10 | - | mA | - |
| ოპერაცია მიმდინარე | Iop | λ: CWDM | - | 55 | 100 | mA | - |
| ოპერაციის ძაბვა | Vop | λ: CWDM | - | 1.5 | 2.5 | V | - |
| ფერდობის ეფექტურობა | SE | - | 0.2 | - | - | W / A | - |
| გვერდითი რეჟიმის ჩახშობის კოეფიციენტი | SMSR | λ: CWDM, IF=Iop | 30 | - | - | dB | - |
| რაციონალური ინტენსივობის ხმაური | RIN | - | - | -130 | dB / Hz | - | |
| გამტარუნარიანობა (-3dB, I=60mA) | S21 | X ვარიანტი | - | 12 | - | GHz | - |
| კუ ვარიანტი | - | 18 | - | ||||
| დაბრუნების დაკარგვა | VSWR | X ვარიანტი | - | - | 2 | dB | - |
| კუ ვარიანტი | - | - | 2.2 | ||||
| შეყვანა 1 dB შეკუმშვა | 15 | - | - | dBm | - | ||
| თერმისტორის წინააღმდეგობა | Rth | @25C | - | 10 | - | კომ | - |
| TEC დენი | It | - | - | - | 1.2 | A | 2 |
| TEC ძაბვა | Vt | - | - | 2.5 | V | 2 | |
| ტევადობა (PD) | Ct | - | - | 20 | pF | - | |
| მონიტორინგის მიმდინარეობა | Im | - | 0.10 | - | 2.0 | mA | - |
| მუქი დენი (PD) | Id | - | - | 50 | nA | - | |
შენიშვნები:ყველა ლაზერული ჩიპი მოდის ვაფლებისგან, რომლებიც სერტიფიცირებულია მოწყობილობების წარმომადგენლობითი პარტიის გამოყენებით, რომლებმაც უნდა მიაღწიონ ჩაქრობისთვის მისაღებ გამოსავალს.
1. ლაზერის ტემპერატურა დაყენებულია 25℃-ზე, დენის სიმძლავრე 55mA-ზე
2. ოპერაციული ტემპერატურა -40~70℃
● ტიპიური მონაცემები
(λ: CWDM, TC =25 ℃)

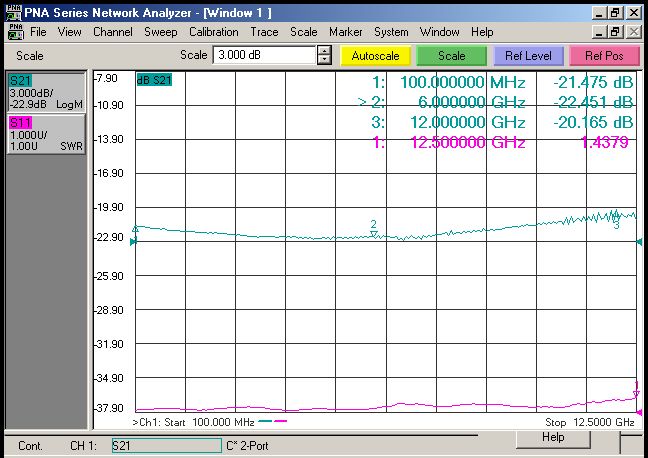

（ სურ. 1 X-Band S11 და S22 მონაცემები）
（ სურ. 2 Ku-Band S11 და S22 მონაცემები）
● ელექტრო სქემატური ნახაზი
| წამყვანი# | ფუნქცია |
| 1 | თერმისტორი |
| 2 | თერმისტორი |
| 3 | LD- (მიკერძოება) |
| 4 | PD+ |
| 5 | PD- |
| 6 | ქულერი+ |
| 7 | გამაგრილებელი - |
| 8 | LD-(RF) |
| 9 | Ground |
● კონტურული ნახაზები (ერთეული: მმ)
RF კონექტორი: SMA

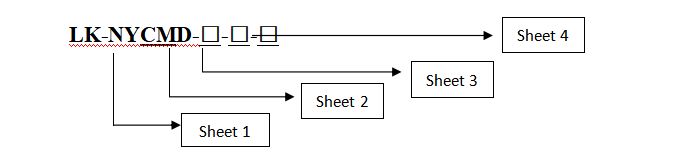

● შეკვეთის ინფორმაცია
ფურცელი 1:
| კოდი | ტიპიური ტალღის სიგრძე |
| CM | CWDM უხეში ტალღის სიგრძის გამყოფი მულტიპლექსორი 7PIN პეპლის პაკეტი |
ფურცელი 2:
| კოდი | ანალოგური გამტარობა |
| X | 0.1 ~ 12 გჰც |
| Ku | 1～ 18 გჰც |
ფურცელი 3:
| კოდი | W1 | W2 | W3 | W4 | W5 | W6 | W7 |
| სიგრძე (ნმ) | 1270 | 1290 | 1310 | 1330 | 1350 | 1370 | 1390 |
ფურცელი 4:
| კოდი | კონექტორის ტიპი | შენიშვნა |
| A | FC / APC | ერთმოდიანი 9/125 μm ბოჭკოვანი ნაქსოვი ძაფი, 0.9 მმ, 1 მ სიგრძით |
| S | SC / APC | |
| N | არ არის კონექტორი |
● სიფრთხილის ზომები
ბოჭკოს დაზიანების თავიდან ასაცილებლად, ბოჭკოს მოხრის რადიუსი არანაკლებ 20 მმ-ია.
ოპტო-სქემასთან შეერთებამდე დარწმუნდით, რომ ბოჭკოვანი შეერთების წახნაგი სუფთაა.
შენახვის, ტრანსპორტირებისა და გამოყენების დროს საჭიროა შესაბამისი ESD დაცვა.
პროგრამები
მაღალსიჩქარიანი მონაცემთა კომუნიკაციები
ანტენის დისტანციური მართვა
ფიჭური და PCS ქსელები
ანალოგური RF ბმულების გადაცემა
სამხედრო კომუნიკაციები
თვალთვალი, ტელემეტრია და კონტროლი
ტელემეტრიული სისტემები
სამხედრო და თავდაცვის სისტემები
