LK-D-SS-06-T სერიის ოპტიკური დაყოვნების ხაზი და ოპტიკური სიმულატორი
- გამტარუნარიანობა 6.5 გჰც-მდე
- მაღალი დინამიური დიაპაზონი
- ფართო ტემპერატურის გამოყენება
- დაბალი ამპლიტუდის რეაქცია
- მორგებული დროის შეფერხებები
პროდუქტის აღწერა
უახლესი მიკროტალღურ-ფოტონური ტექნოლოგიის გამოყენებით, LK-D-SS-06-T სერიის ოპტიკური დაყოვნების ხაზი და ოპტიკური სიმულატორი შექმნილია განსაკუთრებული შესრულების უზრუნველსაყოფად ისეთ აპლიკაციებში, როგორიცაა რადარის ტესტირება, სიგნალის დამუშავება, ფაზური ანტენის მასივის ოპერაციები, ანტენის სიმულაცია და ფაზური ხმაურის ტესტირება. ეს მოწინავე სისტემა მუშაობს მთელ P/L/S/C გამტარობაზე მინიმალური ჩასმის დანაკარგით, რაც უზრუნველყოფს მაღალ დინამიურ დიაპაზონს და მყარ ელექტრომაგნიტურ იზოლაციას. ის ასევე მხარს უჭერს სამმაგი ტრანზიტის სიგნალებს, რომლებიც განუზომელია, რაც მას გამოარჩევს მაღალი სიზუსტის ოპტიკური და მიკროტალღური სიგნალის დამუშავების სფეროში.
ტექნიკური მახასიათებლები
ელექტრული / ოპტიკური მახასიათებლები
| პარამეტრი | პარამეტრის მნიშვნელობები | ერთეულის | შენიშვნა | ||
| მინ | ტიპიური | მაქს | |||
| სიხშირის დიაპაზონი | 0.1 | - | 6.5 | GHz | |
| ამპლიტუდის სიბრტყე | - | ± 2 | ± 2.5 | dB | |
| დრო გადაიდო | 0.01 | - | 150 | us | მორგებულია |
| დაყოვნების სიზუსტე | -5‰ | - | +5‰ | - | |
| Insertion დაკარგვა | 0 | 10 | 20 | dB | მორგებულია |
| შეყვანა VSWR | - | 1.5 | 2 | - | |
| გამომავალი VSWR | - | 1.5 | 2 | - | |
| წინაღობა | - | 50 | - | Ω | |
| შეყვანა 1 dB შეკუმშვა | - | + 10 | + 15 | dBm | |
| ყალბი სიგნალის უარყოფის კოეფიციენტი | 60 | - | - | დბკ | |
| ხმაურის ფიგურა | - | 40 | 50 | dB | 5 აშშ, 25℃ |
| მოქმედებს ტემპერატურა | -55 | - | + 85 | ℃ | იხილეთ შეკვეთის ინფორმაცია |
| შენახვის ტემპერატურა | -55 | - | + 85 | ℃ | |
| ფარდობითი შეფერხება ტემპერატურასთან შედარებით | - | - | 7 | ppm/℃ | |
| ჩასმის დანაკარგი ტემპერატურასთან შედარებით | - | 3 | 6 | %/℃ | |
კონექტორის აღწერა და კვების წყარო
| Pin | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| ვოლტაჟი | NC | GND | + 12V | NC |
| აქტუალური რეიტინგი | - | - | 0.15 | - |
| მაქსიმალური მიმდინარე | 1 |

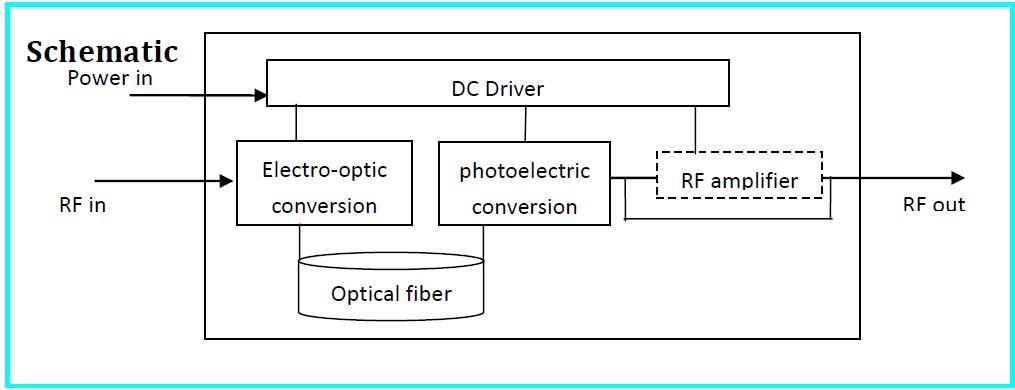

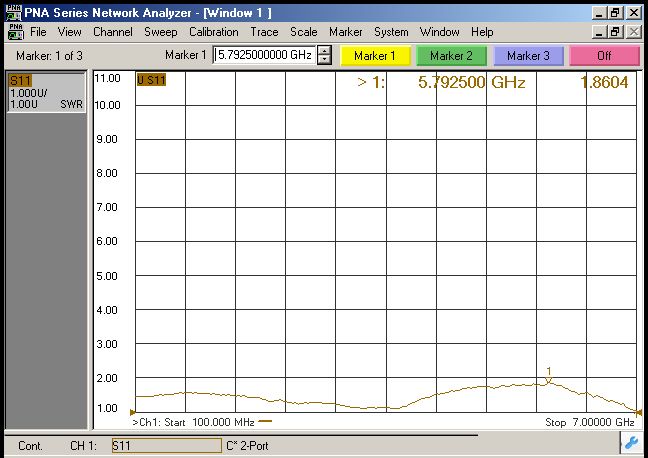

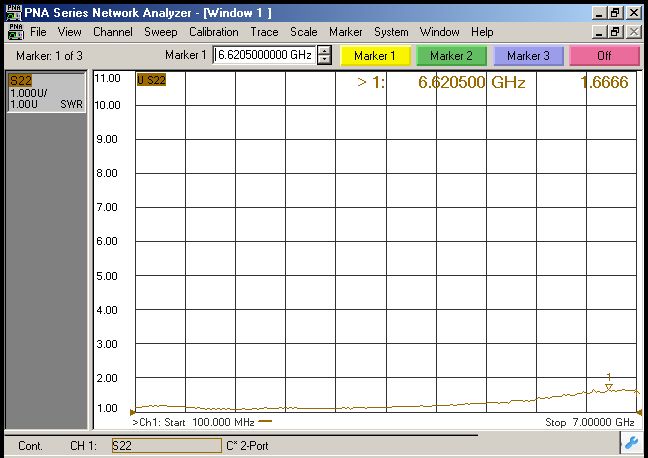

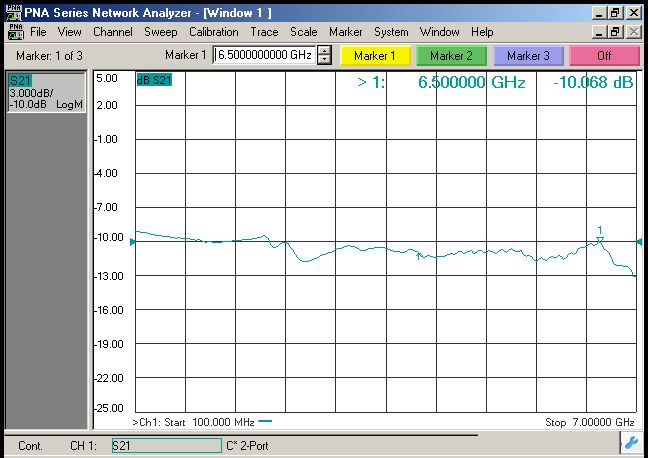

ტიპიური რეაგირების მრუდები (25℃)

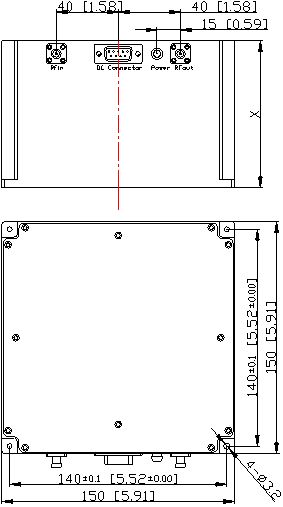

ზომები და ქინძისთავები (ერთეული: მმ[ინჩი])
RF კონექტორი: SMA-K (მორგებული)
DC კონექტორი: DE-9PS (მორგებული)
| პროდუქტის სახეობა | LK-D-SS-06-TG | შენიშვნა | |||||
| დროის შეფერხება (აშშ) | 8 | 20 | 35 | 50 | 60 | 80 | სტანდარტული |
| X (მმ) | 37 | 50 | 65 | 80 | 90 | 110 | |
| პროდუქტის სახეობა | LK-D-SS-06-TP | შენიშვნა | |||||
| დროის შეფერხება (აშშ) | 8 | 35 | 60 | 80 | 110 | 150 | კომპაქტ |
| X (მმ) | 20 | 45 | 55 | 65 | 78 | 95 | |
შეკვეთის ინფორმაცია
| პროდუქტის სახეობა | პაკეტები | ხარისხის დონეები | მოქმედებს ტემპერატურა | შენახვის ტემპერატურა |
| LK-D-SS-06-TGI | სტანდარტული | ინდუსტრიული დონის | -XNUM ℃ ~ 20 ℃ | -XNUM ℃ ~ 40 ℃ |
| LK-D-SS-06-TGM | საშუალო კლასის | -XNUM ℃ ~ 40 ℃ | -XNUM ℃ ~ 50 ℃ | |
| LK-D-SS-06-TGS | სპეციალური კლასის | -XNUM ℃ ~ 55 ℃ | -XNUM ℃ ~ 55 ℃ | |
| LK-D-SS-06-TPI | კომპაქტ | ინდუსტრიული დონის | -XNUM ℃ ~ 20 ℃ | -XNUM ℃ ~ 40 ℃ |
| LK-D-SS-06-TPM | საშუალო კლასის | -XNUM ℃ ~ 40 ℃ | -XNUM ℃ ~ 50 ℃ | |
| LK-D-SS-06-TPS | სპეციალური კლასის | -XNUM ℃ ~ 55 ℃ | -XNUM ℃ ~ 55 ℃ |
პროგრამები
რადარის ტესტირება/კალიბრაცია
Სიგნალი მუშავდება
ელექტრონული ომი
ფაზირებული მასივის ანტენა
ანტენის სიმულაცია
